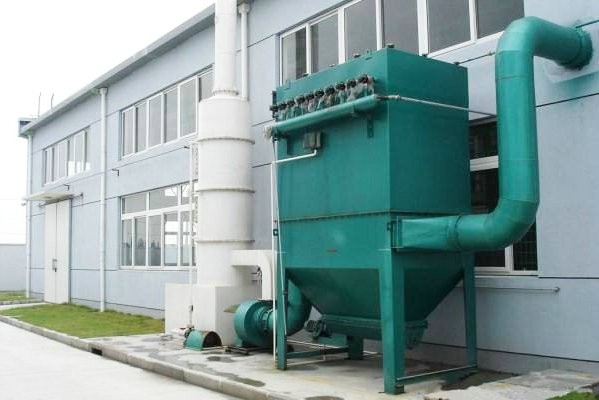

脉冲布袋除尘



DMC型脉冲单机布袋除尘器属于机械抖动型除尘器,可以将气流中的粉尘以及颗粒进行收集和分离,主要采用机械振打方式进行清灰,该脉喷单机除尘器除尘器可配抛丸机,及砂机、粉碎机、筛砂机、混砂机等粉尘浓度较高的设备除尘,实践证明运行稳定,噪音小,除尘效率高,操作维修方便。脉喷单机除尘器主要由外壳体、高压风机、过滤布袋、集尘抽屉、腹腔室、进风管、风道、电路装置等组成。
脉冲单机布袋除尘器基本结构由风机、过滤器和集尘器三个部分组成,各部件都安装在一个立式框架内,钢板壳体,烘漆防锈,运行可靠,使用方便。脉喷单机除尘器风机采用离心风机,风量大,风压高,并采用消声措施,噪音小。过滤器采用扁布袋组,每个布袋内装有弹簧钢丝网,过滤效果好。清灰机构采用电动机带动偏心轮、连杆使布袋抖动而   沾在滤袋表面的粉尘。此脉喷单机除尘器除尘器设有检修门,方便检修和换袋。
脉喷单机除尘器/单机布袋除尘器工作原理为:含尘气体进入单机除尘器后,粉尘经过两级过滤,   先气流速的降低和气流方向的改变,使大颗粒的粉尘由于重力作用和惰性而沉降于集尘箱,而较轻、较细的粉尘则被滤袋阻留于袋壁,净化后的清洁空气再通过离心力的作用送回车间,从而减少热损失。
本系列除尘器暂时有六个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。
除尘器选型
该单机有32、48、64、80、96、112六种规格分为两种安装形式,以满足不同场合的使用要求,具体型号说明如下:
DMC-32(AB)
D——单机除尘器
MC——脉喷式
-32——滤袋条数32条
(AB)——A:带灰斗和卸灰阀 B:法兰式
工作原理
含尘气体由进气口进入灰斗、式通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘吕能断续工作,需定期   滤袋上粉尘。清灰是由程序控制器定时顺序起动脉冲阀,使包内压缩空气(0.5~0.7MPa)由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气 (称二次风),进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀排出,达到清灰的目的。

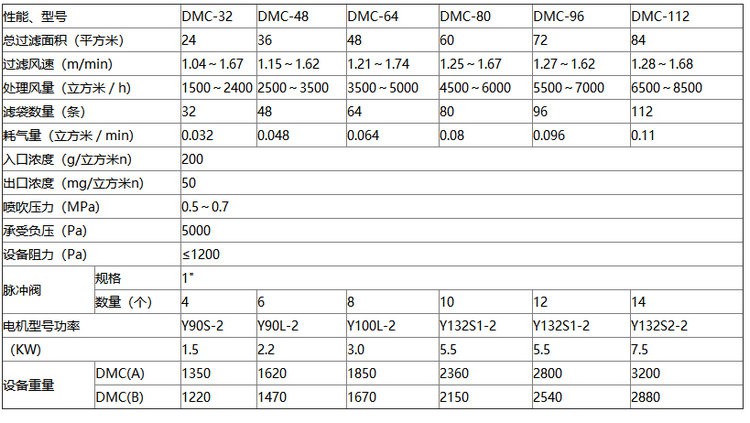

四、主要技术参数
性能、型号 DMC-32 DMC-48 DMC-64 DMC-80 DMC-96 DMC-112
总过滤面积(平方米) 24 36 48 60 72 84
过滤风速(m/min) 1.04~1.67 1.15~1.62 1.21~1.74 1.25~1.67 1.27~1.62 1.28~1.68
处理风量(立方米/h) 1500~2400 2500~3500 3500~5000 4500~6000 5500~7000 6500~8500
滤袋数量(条) 32 48 64 80 96 112
耗气量(立方米/min) 0.032 0.048 0.064 0.08 0.096 0.11
入口浓度(g/立方米n) 200
出口浓度(mg/立方米n) 50
喷吹压力(MPa) 0.5~0.7
承受负压(Pa) 5000
设备阻力(Pa) ≤1200
脉冲阀 规格 1"
数量(个) 4 6 8 10 12 14
电机型号功率 Y90S-2 Y90L-2 Y100L-2 Y132S1-2 Y132S1-2 Y132S2-2
(KW) 1.5 2.2 3.0 5.5 5.5 7.5
设备重量 DMC(A) 1350 1620 1850 2360 2800 3200
DMC(B) 1220 1470 1670 2150 2540 2880
